Производство и поставка ЦТП

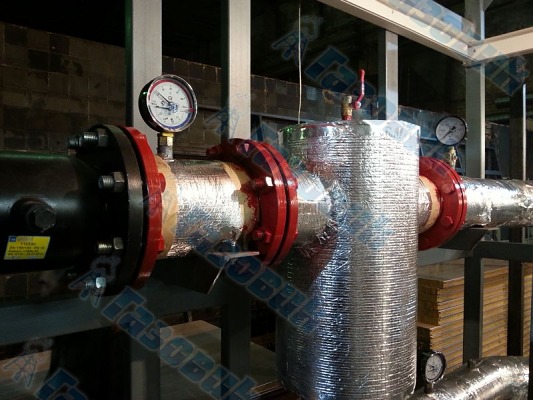

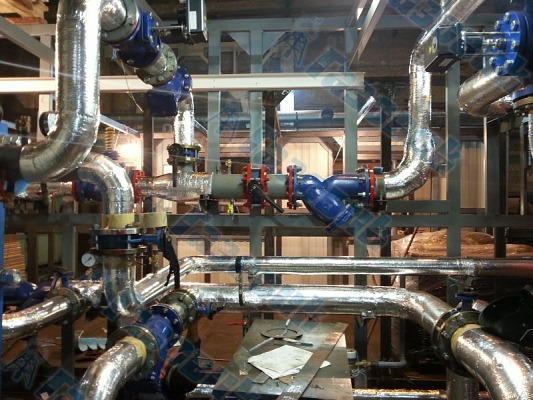

Производство и отгрузка центрального теплового пункта ЦТП-4300 для жилой застройки на 957 квартир, мощностью 4300 кВт в город Солнечногорск. Поставленный ЦТП предназначен для закрытой, независимой системы теплоснабжения, работающей по двухступенчатой схеме ГВС и по надежности отпуска тепла потребителям относится ко второй (II) категории. Теплоснабжение от котельной до ЦТП - двухтрубная система, от ЦТП до корпусов - четырехтрубная. ЦТП-4300 будет присоединен к существующей в Солнечногорске теплосети с температурным графиком теплоносителя 110-70°С Бокс-модуль ЦТП-4300 представляет собой контейнер каркасного типа и оборудован дверью с системой залоров, исключающих несанкционированное проникновение внутрь помещения посторонних лиц. Каркас смонтирован на основании из швеллеров и обшит сэндвич-панелями. Отопление теплового пункта будет осуществляться за счет тепловыделений расположенного в нем оборудования и трубопроводов теплопередачи, что в совокупности с теплоизоляцией обеспечит температуру внутри помещения в самый холодный зимний месяц не ниже +5 °С. Бокс-модуль устанавливается на подготовленную строительную площадку В соответствии с проектом привязки и присоединения теплового пункта к внешним сетям. Технические параметры ЦТП-4300
Фасад по оси 1-2
Фасад по оси Б-А
План расположения оборудования
04 Октября 2021 г.
|
|||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
